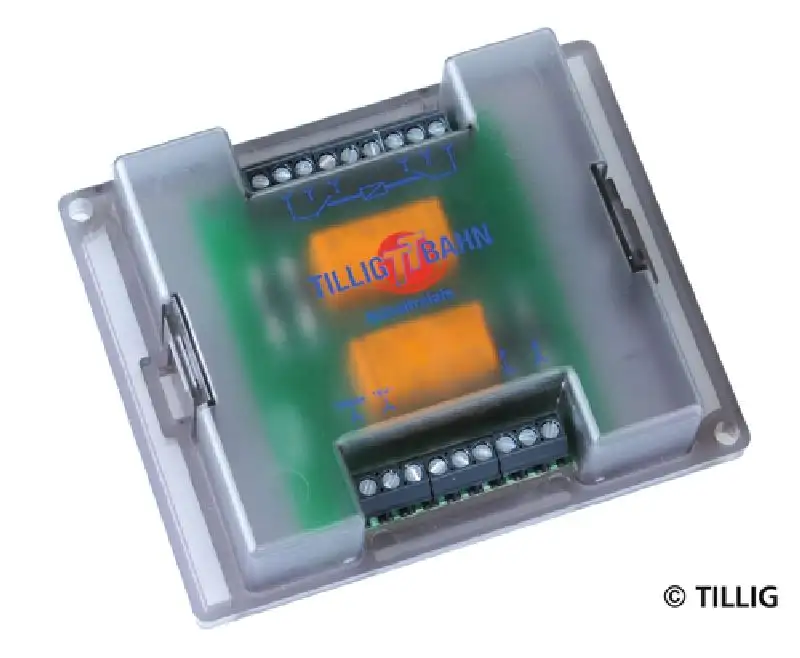

Tillig 8414 - 08414 Spoor Neutral Schakelrelaismodule

De relaismodule vervangt het mechanische relais, onderdeelnummer 08410, door een moderne elektronische oplossing in een dubbele configuratie. De module heeft twee potentiaalvrije wisselcontacten, elk met een maximale stroomsterkte van 1 A. De stuuringangen "1" en "2" zijn kortsluitvast, waardoor vrijwel elk stuursignaal in het bereik van -16 V tot circa -8 V de schakeling activeert: bijvoorbeeld een toetsenbord dat naar aarde is geschakeld of wisselspanning, spoorcontacten aan de aardingszijde van het spoor, reedcontacten, optocouplers, enz. Ze kunnen ook tussen meerdere relaismodules worden gekoppeld. De laatst ingestelde schakelstand blijft behouden, zelfs wanneer de module niet meer wordt bekrachtigd. Toepassingen van de module: - Automatisering van het keren van treinen, ook met eindstop - Tussenstop - Automatische besturing van de keerlus - Automatische blokbesturing - Mogelijkheid tot polarisatie van de wisselpunt (bijv. artikel nr. 83230 driewegwissel) en terugkoppeling van de wisselpuntNominale maat H0, schaal 1:87, spoorbreedte 16,5 mmNominale maat H0m, schaal 1:87, spoorbreedte 12 mmNominale maat H0e, schaal 1:87, spoorbreedte 9 mmNominale maat TT, schaal 1:120, spoorbreedte 12 mm
